Jak odczytać raport z badania termowizyjnego budynku, żeby nie pomylić objawu z przyczyną

Spis treści

• Metody wykrywania wycieków wody
• Ocena stanu budynków za pomocą termowizji
• Korzyści z zastosowania technologii termograficznych

Właściciel domu po otrzymaniu kolorowego termogramu widzi na ścianie wyraźną niebieską plamę przy oknie i czerwoną strefę w narożniku. Natychmiast pojawia się pytanie, czy to niewielki mostek cieplny, rozległe zawilgocenie z nieszczelnej instalacji, czy może błąd samego urządzenia. Sam obraz nie daje jednoznacznej odpowiedzi bez dodatkowych informacji o specyfice budynku i warunkach pomiaru. Kolory widoczne na wyświetlaczu potrafią zmylić nawet doświadczonego obserwatora, jeśli pominie się kluczowy kontekst fizyki budowli. Zrozumienie wyników wymaga spojrzenia na badany obiekt jako na całość, w której temperatura powierzchni reaguje na wiele nakładających się na siebie czynników.

Co pokazuje obraz termiczny i jak określić warunki

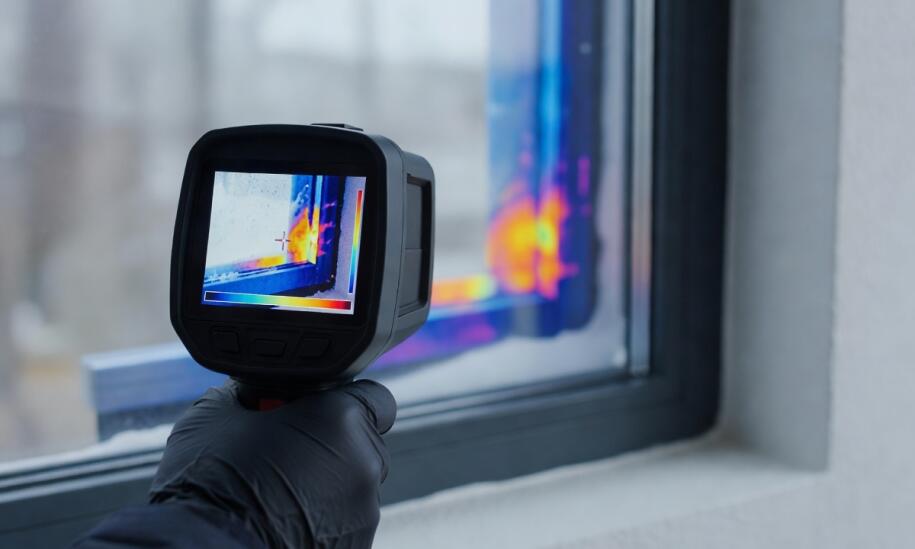

Kamera termowizyjna rejestruje wyłącznie rozkład temperatur na samej powierzchni badanej przegrody. Pokazuje obszary o niższej lub wyższej ciepłocie w porównaniu z bezpośrednim otoczeniem, ale wbrew obiegowym opiniom nie prześwietla materiałów. Nie potrafi zajrzeć pod tynk ani wskazać wprost źródła usterki. Do poprawnego odczytania takich wyników niezbędne są szczegółowe dane o konstrukcji ściany lub dachu, grubości nałożonej izolacji oraz warunkach panujących w chwili uruchomienia kamery.

Przeczytaj również: Jak przygotować budynek do termowizji i odczytać podstawowe sygnały na termogramie

Sama norma budowlana PN-EN 13187 opisuje przede wszystkim jakościową detekcję wad cieplnych w obudowie budynku. W powszechnie dostępnych materiałach branżowych przyjmuje się jednak pewne ustandaryzowane zalecenia do interpretacji termogramów. Najlepsze efekty i czytelne kontrasty daje różnica temperatur rzędu 10°C pomiędzy ogrzewanym wnętrzem a chłodniejszym otoczeniem zewnętrznym. Sugeruje się również prowadzenie pomiarów przy stabilnej pogodzie, bez porywistego wiatru i opadów, a także unikanie bezpośredniego nasłonecznienia elewacji. Sprzyja to realizacji prac wcześnie rano lub krótko po zmroku.

Przeczytaj również: Dlaczego wycena termowizji przy szukaniu wycieku w Poznaniu zależy od budynku

Dobrze przygotowany raport z badania zawiera dokładny opis budynku, precyzyjne termogramy z widoczną i opisaną skalą barw, a także informacje o wilgotności powietrza. Kluczowym elementem dokumentacji pozostaje zawsze wskazanie naturalnych ograniczeń metody. Bez tych istotnych detali jaskrawy obraz to jedynie efektowna grafika, a nie rzetelna baza do podejmowania decyzji o pracach remontowych.

Przeczytaj również: Co widać na termogramie przy podejrzeniu wycieku w ścianie lub podłodze

Jak odróżnić typowe anomalie i zaplanować naprawę

Prawidłowa kategoryzacja usterki polega na analizie kształtu i umiejscowienia zimnych lub ciepłych stref. Mostek cieplny pojawia się na ekranie urządzenia zazwyczaj w formie geometrycznej, liniowej lub punktowej. Kształt anomalii dokładnie powtarza układ elementów konstrukcyjnych budynku, takich jak żelbetowe nadproża, wieńce, filary czy miejsca oparcia płyty balkonowej na stropie. Temperatura spada tam zauważalnie szybciej w stosunku do sąsiednich, lepiej zaizolowanych fragmentów muru.

Zawilgocenie ściany lub sufitu prezentuje zupełnie inny wzór. Daje z reguły nieregularny, mocno rozmyty obszar chłodniejszych stref na termogramie. Taki stan wynika bezpośrednio z intensywnego parowania wody, które fizycznie wychładza badaną powierzchnię. Usterkom instalacyjnym niezwykle często towarzyszy poważne ryzyko szybkiego rozwoju pleśni w miejscach o temperaturze spadającej poniżej punktu rosy.

Aktywna nieszczelność ukrytej w ścianie rury manifestuje się asymetrycznymi plamami, które niemal nigdy nie pokrywają się z naturalną siatką architektoniczną budynku. Obraz cieplny jedynie zawęża strefę poszukiwań do określonego pomieszczenia. Praktyka techników z firmy AZ Lokalizacja udowadnia, że precyzyjne odnalezienie miejsca wycieku pod posadzką wymaga użycia metod uzupełniających. Obok kamery stosuje się wtedy próby ciśnieniowe, wtłaczanie gazu znacznikowego czy zaawansowane mikrofony nasłuchowe.

Sam odczyt z wyświetlacza wystarcza z reguły tylko do podjęcia ostatecznej decyzji o miejscowym dociepleniu potwierdzonego mostka. Jeśli jednak zarejestrowane plamy sugerują głębokie zalanie warstw izolacyjnych, niezbędne okazuje się sprawdzenie wilgotności dedykowanym miernikiem inwazyjnym. Zlecając pomiary termowizyjne w Poznaniu oraz okolicach, właściciele domów wykorzystują tę technologię jako pierwszy etap bezinwazyjnego typowania usterek. Następnie wdrażają proces precyzyjnego kucia i celowej naprawy hydraulicznej we wskazanym punkcie.

Termowizja pozostaje niezwykle cennym narzędziem do bezdotykowej wizualizacji fizycznych objawów problemu. Wskazuje ona na odchylenia w rozkładzie temperatur, ale nigdy nie dostarcza zautomatyzowanego, stuprocentowego werdyktu o ukrytej przyczynie zjawiska. Dopiero fachowe połączenie barwnego obrazu z dokumentacją techniczną obiektu, znajomością podstawowych praw fizyki budowli oraz specjalistycznymi badaniami uzupełniającymi pozwala wyciągnąć właściwe wnioski. Podejmowanie kosztownych prac na podstawie samego spojrzenia na czerwone plamy na ekranie często prowadzi do niepotrzebnych wydatków i uszkodzeń sprawnych elementów konstrukcji.
